Hayatımızda önemli bir yere sahip olan 3 Boyutlu teknolojiler, Coğrafi Bilgi Sistemleri ile buluştuğunda bizlere daha anlamlı bilgiler sunmaktadırlar.

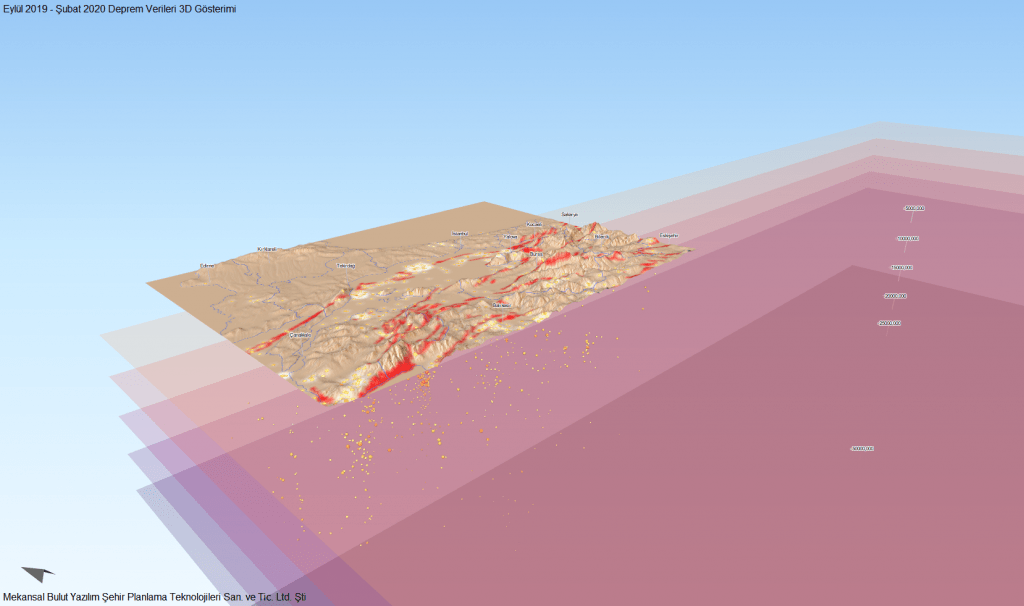

Mekansal Bulut ekibi olarak sizlere 2019 Eylül ayından 2020 Şubat ayına kadar Türkiye ve yakın çevresinde ölçülen depremlerin 3 Boyutlu gösterimini sunuyoruz.

Giriş yapmak için:https://3d.mekansalbulut.com/threejs/istanbul_deprem_3d_3/index.html?v=1 linkini tıklayarak kolaylıkla erişim sağlayabilirsiniz.

• Deprem Noktalarına dair 14 binden fazla veri, Boğaziçi Üniversitesi Kandilli Rasathanesi verilerinden sayısallaştırılmıştır.
• Ülkemiz sınırları içinde kalan Sayısal Yüzey Modeli (DTM) verisi Avrupa Uzay Ajansı verilerinden 25 metre çözünürlükle elde edilmiştir.
• 3 Boyutlu modelde kırmızı parlak çizgilerle görülen “dirifay” verileri MTA verilerinden sayısallaştırılmıştır.

Deprem Analizleri

Elde ettiğimiz verilere göre son 6 ay içinde yaklaşık 14533 adet deprem kayıtlara geçmiştir. Bu depremlerden ölçülen en büyük magnitüd değeri Richter ölçeği ile 6.6 olarak, en düşük değer ise 0.3 olarak hesaplanmıştır. Bu depremlerin büyük bir çoğunluğu ortalama 1.9 şiddetinde olmaktadır. Bu depremlerin önemli bir çoğunluğu deniz seviyesinden 20 bin metre derinlikten itibaren yüzeye doğru farklı yoğunluklarla toplanmaktadır. Ancak veriler arasında yaklaşık 148 bin metre derinlikte deprem merkezleri de hesaplanmıştır.

3 Boyutlu Deprem Görüntüleme ekranı ile deprem noktalarına tıklayarak deprem tarih ve saatini, büyüklüğü/magnitüdü (mag) ve derinliği (km cinsinden “depth” , metre cinsinden “derinlik”) görüntüleyebilirsiniz. Sanal yükseklik verisi ile beraber mevcut aktif fay hatları(dirifaylar) ve geçtiği illeri görebilirsiniz. Deniz seviyesinden 50 bin metre derinlikten itibaren belli başlı derinlik seviyesini gösteren katmanlar bulunmaktadır.

Deprem Görüntüleme ekranının sağ üstünde konumlandırılmış  panel ile  katmanları açıp kapayabilir, saydamlık verebilirsiniz.Ek olarak Sanal düzlem üzerinde de genişletme ve saydamlık gibi işlevleri de gerçekleştirebilirsiniz.

Yine tıkladığınız deprem noktalarını  detaylandırabilmek adına harita üzerindeki konumuna gidebilir ya da çevresinde dairesel hareketler yapabilirsiniz.

Aksiyon Kılavuzu

Sunum üzerinde daha rahat hareket etmek için  gerek mouse gerekse klavyeniz ile aksiyonlar izleyebilirsiniz.Bunun ilgili panelimizin yardım butonuna tıklayarak açılan tablodan  bilgileri alabilirsiniz.

Fare

• Sol tık + Hareket (Döndür)
• Tekerlek (Zoom)
• Sağ tık + Hareket (Kaydır)

Tuşlar

• Ok Tuşları: Yatay Hareket
• Shift + Ok Tuşları: Yörünge
• Ctrl + Ok Tuşları: Döndür
• Shift + Ctrl + Yukarı / Aşağı: Yakınlaştır/Uzaklaştır
• L Tuşu: Etiket Görünüm Aç/Kapa
• R Tuşu: Çevresinde Döndür/Durdur
• W Tuşu: Ağ Görünümü
• Shift + R: Ana Ekran
• Shift + S: Görüntü Kaydet
